ATMega128 Boards

ATMega128 Board v1.1 - Einfaches Entwicklerboard für den AVR Mega128 von Atmel mit serieller Schnittstelle. Version 1.1 ist noch nicht getestet worden. Da ich diese Platine nicht mehr ätzen werde, gibt es vorerst kein geroutetes Eagleboard.

ATMega128 Board v1.1 Schaltplan (GIF) (#)

ATMega128 Board v1.1 Schaltplan (Eagle 4.1) (#)

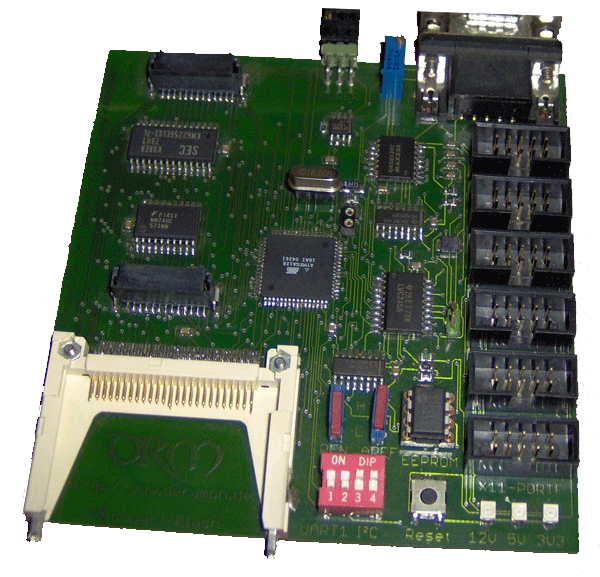

ATMega128 Board v2.1 - Entwicklerboard für den AVR Mega128 von Atmel. Der erste Prototyp liegt vor mir und ISP, RS232, SRAM, CF und Nokia 6610 LCD wurden bisher erfolgreich getestet.

Features:

• RS232(getrennt vom ISP)
• 32kb SRAM
• Compactflash (Memory Mapped)
• 7 freie /CS Ausgänge für Memory Mapped Ansteuerung
• 3V3 Logik Ausgänge (Für z.b. Nokia LCDs + 3 freie)
• Serielles I²C EEPROM
• Anschlussmöglichkeit für Nokia LCD 6610, 3310 (inc. regelbare Spannung für Hintergrundbeleuchtung)
• 2 PCB Slots für Erweiterungskarten (Typ Erni SMC Type Q Male, Reichelt: SMC ML 26-8,2G)

ATMega128 Board v2.1 Schaltplan Seite 1 (GIF) (#)

ATMega128 Board v2.1 Schaltplan Seite 2 (GIF) (#)

ATMega128 Board v2.1 Schaltplan/Board (Eagle 4.1) (#)
